LXZ(原XLL)型带制动轮星形弹性联轴器性能特点和适用范围:
弹性元件受挤压,结构简单,可靠性高。适用于联接两同轴线的传动轴系,具有补偿两轴相对偏移、缓冲、减震、耐磨性能,适应场合普遍,传递转矩200-25000.N.M, 轴孔10-180mm,工作温度-35-+80℃。聚氨脂弹性体由凸形爪块限制,可避免由于冲击产生的内部变形及离心力产生的外部变形;凸爪大的凹面,使渐开线齿上的表面压力很小,齿上即使承受过载,齿仍不会磨损或变形。
结合方式:
1. 固定螺丝式:系以四根固定螺丝以120°或90°角固定于轴心上,设计容易、轴心表面有螺丝压痕、容易因机械长时间的转动、冲击而使螺丝松脱、省空间、单价便宜。
2. 夹紧式:联轴器双边各有切开之沟槽形成弹性作用,并在夹轴两边插入二或四支有头六角螺丝; 拆御容易、不损伤轴心、有较佳的稳定、保持力。
各式联轴器均附有不同标准孔径,另可加工键槽。 不滑动、配合轴心、适用于外径32 以上之联轴器。
安装上请注意:安装时常因结合方法不当而振动过大、运转不正常,或中心不准、 偏角超出负荷,会造成马达、联轴器等机件损坏,因此建议您在机械组装上须注意精度平冲校正的动作,以提高机械之寿命。

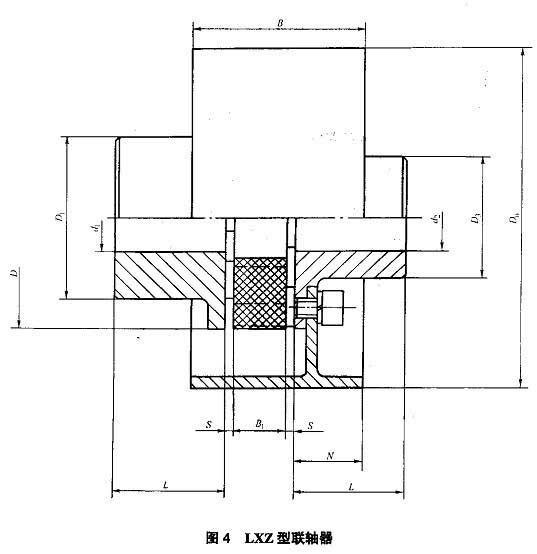

LXZ(原XLL)型带制动轮型星形弹性联轴器基本参数和主要尺寸(JB/T 10466-2004)(单位:mm)
型号 | 公称转矩/N.m | 轴孔直径d1、d2 | 轴孔长度L | D | D1 | D3 | D0 | B1 | S | 质量m/kg | |
Y型 | J1、Z1型 | ||||||||||
LXZ3 | 200 | 10*、11* | 25 | 22 | 65 | 48 | 36 | 160 200 250 | 15 | 2.5 | 1.5 |
12*、14* | 32 | 27 | |||||||||
16、18、19 | 42 | 30* | |||||||||
20、22、24 | 52 | 38 | |||||||||
25、28* | 62 | 44 | |||||||||
LXZ4 | 400 | 12*、14* | 32 | 27 | 80 | 66 | 48 | 160 200 250 | 18 | 3 | 3.3 |
16、18、19 | 42 | 30* | |||||||||
20、22、24 | 52 | 38 | |||||||||
25、28 | 62 | 44 | |||||||||
30、32、35*、38* | 82 | 60 | |||||||||
LXZ5 | 560 | 14* | 32 | 27 | 95 | 75 | 53 | 200 250 315 400 | 20 | 3 | 6.1 |
16*、18*、19* | 42 | 30 | |||||||||
20、22、24 | 52 | 38* | |||||||||
25、28 | 62 | 44* | |||||||||
30、32、35、38 | 82 | 60 | |||||||||
40*、42* | 112 | 84△ | |||||||||
LXZ6 | 630 | 16*、18*、19* | 42 | 30 | 105 | 85 | 63 | 200 250 315 400 | 21 | 3.5 | 7.5 |
20、22、24 | 52 | 38* | |||||||||
25、28 | 62 | 44* | |||||||||
30、32、35、38 | 82 | 60 | |||||||||
40、42、45*、48* | 112 | 84△ | |||||||||
LXZ7 | 800 | 20*、22*、24* | 52 | 38 | 120 | 98 | 76 | 200 250 315 400 | 22 | 4 | 9.3 |
25、28 | 62 | 44 | |||||||||
30、32、35、38 | 82 | 60 | |||||||||
40、42、45、48、50、55* | 112 | 84△ | |||||||||
LXZ8 | 900 | 22*、24* | 52 | 38 | 135 | 115 | 82 | 250 315 400 500 | 26 | 4.5 | 15 |
25*、28* | 62 | 44* | |||||||||
30、32、35、38 | 82 | 60* | |||||||||
40、42、45、48、50、55、56 | 112 | 84 | |||||||||
60、63、65* | 142 | 107△ | |||||||||
LXZ9 | 2000 | 30、32、35、38 | 82 | 60* | 160 | 135 | 101 | 250 315 400 500 630 | 30 | 5 | 21.8 |
40、42、45、48、50、55、56 | 112 | 84 | |||||||||
60、63、65、70、71、75 | 142 | 107 | |||||||||
LXZ10 | 5000 | 40、42、45、48、50、55、56 | 112 | 84* | 200 | 160 | 132 | 315 400 500 630 | 34 | 5.5 | 40 |
60、63、65、70、71、75 | 142 | 107 | |||||||||
80、85、90 | 172 | 132 | |||||||||
LXZ11 | 7100 | 50、55、56 | 112 | 84* | 225 | 180 | 145 | 400 500 630 710 | 38 | 6 | 61.8 |
60、63、65、70、71、75 | 142 | 107* | |||||||||
80、85、90、95 | 172 | 132 | |||||||||
100 | 212 | 167 | |||||||||
LXZ12 | 8000 | 60、63、65、70、71、75 | 142 | 107* | 255 | 200 | 167 | 400 500 630 710 | 42 | 6.5 | 77.8 |
80、85、90、95 | 172 | 132 | |||||||||
100、110 | 212 | 167 | |||||||||
LXZ13 | 10000 | 60、63、65、70、71、75 | 142 | 107* | 290 | 230 | 190 | 500 630 710 800 | 46 | 7 | 102.6 |
80、85、90、95 | 172 | 132 | |||||||||
100、110、120、125 | 212 | 167 | |||||||||
LXZ14 | 14000 | 60、63、65、70、71、75 | 142 | 107* | 320 | 255 | 210 | 500 630 710 800 | 50 | 7.5 | 149.5 |
80、85、90、95 | 172 | 132 | |||||||||
100、110、120、125 | 212 | 167 | |||||||||
130、140 | 252 | 202 | |||||||||
LXZ15 | 20000 | 80、85、90、95 | 172 | 132* | 370 | 290 | 248 | 630 710 800 | 57 | 9 | 228.5 |
100、110、120、125 | 212 | 167 | |||||||||
130、140、150 | 252 | 202 | |||||||||
160 | 302 | 242 | |||||||||
LXZ16 | 25000 | 85、90、95 | 172 | 132* | 420 | 325 | 285 | 630 710 800 | 64 | 10.5 | 298.8 |
100、110、120、125 | 212 | 167 | |||||||||
130、140、150 | 252 | 202 | |||||||||
160、170、180 | 302 | 242 |
注:1.表中带"*"号的尺寸不适用于d2,带"△"号尺寸不适用于Z1型轴孔。 2. 表中质量是按轴孔直径Y型孔计算的近似值,不包括制动轮。
