LMD(原MLZ)型单法兰梅花联轴器是由一个带凸爪形状的半联轴器和一个带凸爪形状的法兰半联轴器、法兰联接件及弹性元件组成,利用梅花形弹性元件置于两半联轴器凸爪之间,以实现两半联轴器的联接。当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用。主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合,例如:冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。公称转矩为25~12500N.m,许用转速为8500~1500r/min,轴孔直径为12~160mm。鑫程联轴器结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合,它工作稳定可靠,具有良好的减振、缓冲和电绝缘性能。具有较大的轴向、径向和角向补偿能力,高强度聚氨酯弹性元件耐磨耐油,承载能力大,使用寿命长,可靠,无需润滑,维护工作量少,可连续长期运行。
鑫程联轴器类型的选择
(1)所需传递转矩的大小和性质,对缓冲、减振功能的要求以及时否可能发生共振等。
(2)由制造和装配误差、轴受载和热膨胀变形以及部件之间的相对运动等引起两轴轴线的相对位移程度。
(3)许用的外形尺寸和安装方法,为了便于装配、调整和维修所必需的操作空间。应能在轴不需作轴向移动的条件下实现装拆。
此外,还应考虑工作环境、使用寿命以及润滑和密封和经济性等条件
多数情况下,每一型号的联轴器适用的轴径均有一个范围。标准中已给出轴径,或者给出适用直径的尺寸系列,被联接的两轴应在此范围之内。一般情况下,被联接的两轴的直径是不同的,两个轴端的形状也可能不同。当不同结构的弹性元件产生弯曲变形部分的材料体积V相同时,Ka值即表示变形能的大小; Ka值大,说明材料利用充分而结构合理。金属弹性元件的变形能大小与应力性质无关,仅与元件的结构形状及其变形部分的体积有关。对于其他形状的弹性元件,也可求出表示变形能大小的材料利用系数。鑫程弹性联轴器厂家采用的金属弹性元件,有螺旋弹簧,片式弹簧,卷簧等几种基本形。螺旋压缩弹簧的应力分布均匀,利用系数较大,元件结构比较合理。但如再考虑结构布置、安装和制造以及传动系统的其他要求,则以上几种基本形式的元件各有所长,同样得到广泛的应用,而且还可在这些基本形式的基础上,再发展出许多其他结构形式。

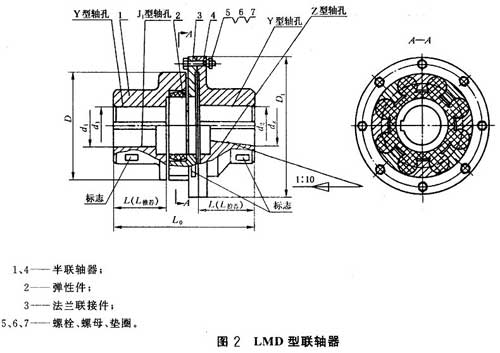

LMD(原MLZ)型单法兰型梅花形弹性联轴器基本参数和主要尺寸(GB/T 5272-2002) (单位:mm)
型号 | 旧型号 | 公称转矩/N.m | 许用转速/r/min | 轴孔直径d1,d2,dz | L | Lo | D | Dl | 弹性件型号 | 重量/kg | 转动惯量/kg.㎡ | |
弹性件硬度 | ||||||||||||
a/Ha | b/Hb | |||||||||||
80+5 | 60+5 | |||||||||||
LMD1 | MLZ1 | 25 | 45 | 8500 | 12,14,16,18,19,20,22,24 25 | 35 | 92 | 50 | 90 | MT1 | 1.206 | 0.00082 |
LMD2 | 无 | 50 | 100 | 7600 | 16,18,19,20,22,24,25,28,30 | 38 | 101.5 | 60 | 100 | MT2 | 1.648 | 0.0014 |
LMD3 | MLZ2 | 100 | 200 | 6900 | 20,22,24,25,28,30,32 | 40 | 110 | 70 | 110 | MT3 | 2.357 | 0.0024 |
LMD4 | MLZ3 | 140 | 280 | 6200 | 22,24,25,28,30,32,35,38,40 | 45 | 122 | 85 | 125 | MT4 | 3.556 | 0.005 |
LMD5 | MLZ4 | 350 | 400 | 5000 | 25,28,30,32,35,38,40,42,45 | 50 | 138.5 | 105 | 150 | MT5 | 6.361 | 0.0135 |
LMD6 | MLZ5 | 400 | 710 | 4100 | 30,32,35,38,40,42,45,48 | 55 | 155 | 125 | 185 | MT6 | 10.768 | 0.0329 |
LMD7 | MLZ6 | 630 | 1120 | 3700 | 35*,38*,40*,42*,45,48,50,55 | 60 | 172 | 145 | 205 | MT7 | 15.302 | 0.0581 |
LMD8 | MLZ7 | 1120 | 2240 | 3100 | 45*,48*,50,55,56,60,63,65 | 70 | 195 | 170 | 240 | MT8 | 22.717 | 0.1175 |
LMD9 | MLZ8 | 1800 | 3550 | 2800 | 50*,55*,56*,60,63,65,70,71,75,80 | 80 | 224 | 200 | 270 | MT9 | 34.439 | 0.233 |
LMD10 | MLZ9 | 2800 | 5600 | 2500 | 60*,63,65*,70,71,75,80,85,90,95,100 | 90 | 248 | 230 | 305 | MT10 | 51.358 | 0.459 |
LMD11 | MLZ10 | 4500 | 9000 | 2200 | 70*,71*,75,80*,85*,90,95,100,110,120 | 100 | 284 | 260 | 350 | MT11 | 81.302 | 0.977 |
LMD12 | MLZ11 | 6300 | 12500 | 1900 | 80*,85*,90*,95*,100,110,120,125,130 | 115 | 321 | 300 | 400 | MT12 | 115.53 | 1.751 |
LMD13 | MLZ12 | 11200 | 20000 | 1600 | 90*,95*,100*,110*,120*,125*,130,150,160 | 125 | 348 | 360 | 460 | MT13 | 161.79 | 3.366 |
LMD14 | MLZ13 | 12500 | 25000 | 1500 | 100*,110*,120*,125*,130*,140,150,160 | 135 | 358 | 400 | 500 | MT14 | 196.3 | 4.867 |
注:1.质量、转动惯量是按材料为铸钢、L推荐、小轴孔计算的近似值。 2.带*号轴孔直径可用于Z型轴孔。 3.a、b为两种弹性材料的硬度代号。 |
